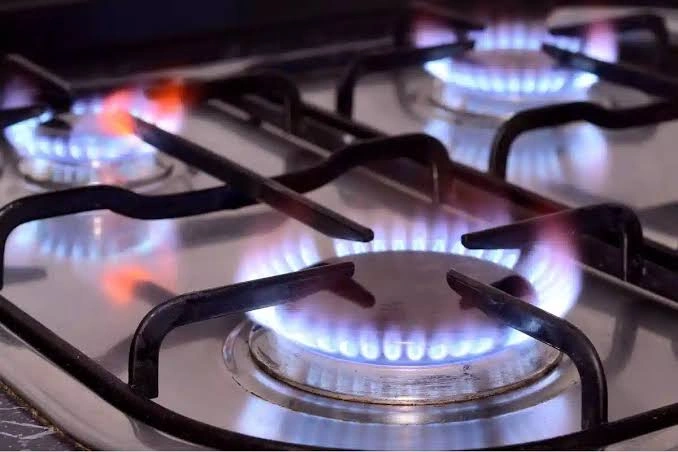

علت روشن نماندن شعله اجاق گاز و فر + تست ترموکوپل و بوبین

روشن نماندن شعله اجاق گاز یا فر پس از رها کردن ولوم کنترل، یکی از آزاردهنده‌ترین و در عین حال رایج‌ترین مشکلاتی است که در آشپزخانه‌ها رخ می‌دهد. شاید برای شما هم پیش آمده باشد که ولوم اجاق گاز را می‌چرخانید، فندک می‌زند و شعله روشن می‌شود؛ اما به محض اینکه دست خود را از روی ولوم برمی‌دارید، شعله بلافاصله خاموش می‌شود.

این مشکل که به سیستم ایمنی کنترل شعله مربوط می‌شود، هم در اجاق گازهای صفحه‌ای و مبله و هم در فرها رخ می‌دهد. در این مقاله تخصصی، به بررسی جامع دلایل فنی این ایراد، ساختار سیستم ایمنی (ترموکوپل و بوبین)، روش‌های تست سلامت این دو قطعه حیاتی و راه‌حل‌های رفع آن خواهیم پرداخت.

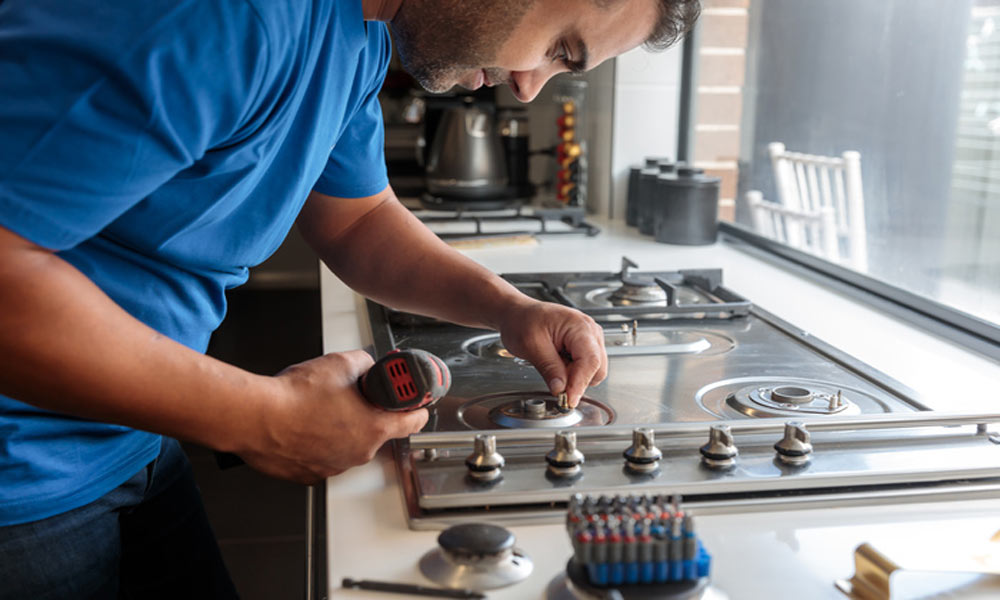

اگر پس از مطالعه این راهنما و انجام بررسی‌های اولیه، متوجه شدید که مشکل دستگاه شما برطرف نشده یا قطعات اصلی نیاز به تعویض دارند، می‌توانید با کارشناسان و تکنسین‌های مجرب در تاپ تعمیرات تماس بگیرید تا قطعات معیوب را با نمونه‌های استاندارد و اصلی تعویض کنند.

مکانیزم ایمنی اجاق گاز: ترموکوپل و بوبین چگونه کار می‌کنند؟

برای درک علت خاموش شدن شعله پس از رها کردن ولوم، ابتدا باید بدانیم که گاز چگونه در دستگاه جریان پیدا می‌کند و سیستم ایمنی آن چگونه مانع از انتشار گاز در خانه می‌شود. در اجاق گازهای مدرن، یک زوج امنیتی به نام ترموکوپل (Thermocouple) و بوبین (Solenoid Valve) وظیفه کنترل جریان گاز را بر عهده دارند.

1. ترموکوپل: یک سنسور حرارتی متشکل از دو فلز ناهمجنس است که در یک نقطه به هم جوش خورده‌اند. وقتی سر این فلز توسط شعله داغ می‌شود، اختلاف پتانسیل الکتریکی (ولتاژ بسیار ضعیف در حد میلی‌ولت) در انتهای دیگر آن ایجاد می‌شود.
2. بوبین: یک آهنربای الکتریکی کوچک است که در داخل شیر گاز قرار دارد. این قطعه مجهز به یک بوبین سیم‌پیچ و یک واشر پلاستیکی متصل به فنر است.
3. مکانیزم همکاری: وقتی شما ولوم گاز را به داخل فشار می‌دهید، به صورت دستی واشر بوبین را به عقب می‌رانید و مسیر گاز باز می‌شود. پس از روشن شدن شعله، حرارت به ترموکوپل می‌رسد. ترموکوپل جریان الکتریکی ضعیفی تولید کرده و به بوبین می‌فرستد. این جریان، بوبین را مغناطیسی کرده و واشر را در وضعیت عقب (باز) نگه می‌دارد. به این ترتیب، وقتی دست خود را از روی ولوم برمی‌دارید، مسیر گاز باز می‌ماند. اگر شعله به هر دلیلی (سررفتن غذا، باد و…) خاموش شود، ترموکوپل سرد شده، جریان قطع می‌شود، فنر بوبین واشر را به جلو رانده و مسیر گاز فوراً مسدود می‌گردد.

دلایل اصلی روشن نماندن شعله اجاق گاز و فر

اگر شعله پس از رها کردن ولوم خاموش می‌شود، علت را باید در یکی از موارد زیر جستجو کرد:

۱. تنظیم نبودن یا کثیفی سر ترموکوپل

ترموکوپل برای تولید جریان الکتریکی باید مستقیماً در معرض حرارت شعله قرار گیرد.

• کثیفی و جرم‌گرفتگی: سرریز شدن غذا، چربی و مایعات روی سر ترموکوپل، لایه‌ای از جرم ایجاد می‌کند که مانع از انتقال درست حرارت به فلز می‌شود.
• تغییر زاویه و فاصله: ضربه خوردن هنگام تمیزکاری ممکن است سر ترموکوپل را از شعله دور کند. اگر شعله به نوک ترموکوپل برخورد نکند، جریان الکتریکی تولید نخواهد شد.

۲. انسداد سوراخ‌های ژیگلور (نازل) در اطراف ترموکوپل

گاهی اوقات سوراخ‌های مشعل که دقیقاً روبه‌روی ترموکوپل قرار دارند، به دلیل تجمع چربی یا دوده مسدود می‌شوند. در این حالت، شعله در کل مشعل روشن می‌شود اما در نقطه‌ای که ترموکوپل قرار دارد، شعله‌ای وجود ندارد تا آن را داغ کند.

۳. خرابی ترموکوپل

ترموکوپل یک قطعه مصرفی است و به مرور زمان در اثر حرارت مداوم دچار سوختگی، پوسیدگی یا قطع اتصال داخلی می‌شود. اگر سر ترموکوپل تغییر شکل داده یا ذوب شده باشد، باید تعویض شود.

۴. خرابی بوبین (مگنت)

اگر ترموکوپل سالم باشد و ولتاژ لازم را تولید کند اما سیم‌پیچ داخلی بوبین قطع شده باشد یا فنر آن خاصیت خود را از دست داده باشد، آهنربا فعال نشده و شیر گاز بسته می‌شود.

۵. مشکل در ولوم و شفت شیر گاز

گاهی اوقات خود قطعات مکانیکی مقصر هستند. اگر ولوم پلاستیکی گاز هرز شده باشد یا به دلیل جرم‌گرفتگی در جای خود گیر کرده باشد، وقتی آن را به داخل فشار می‌دهید، شفت شیر گاز تا انتها فشرده نمی‌شود. در نتیجه بوبین به هسته خود نمی‌چسبد و با رها کردن ولوم، جریان گاز قطع می‌شود.

آموزش گام‌به‌گام عیب‌یابی و تمیزکاری اولیه

پیش از باز کردن قطعات و تعویض آن‌ها، مراحل ساده زیر را انجام دهید:

1. تمیز کردن نوک ترموکوپل: با استفاده از یک مسواک زبر یا تکه‌ای سنباده نرم، سر ترموکوپل را از چربی‌ها و کربن‌های چسبیده پاک کنید تا فلز براق آن نمایان شود.
2. بررسی شعله پخش‌کن: مطمئن شوید مشعل و شعله پخش‌کن به درستی در جای خود قرار گرفته‌اند و سوراخ‌های مجاور ترموکوپل کاملاً باز هستند. با یک سوزن ریز می‌توانید مجرای نازل را تمیز کنید.
3. تست بدون ولوم پلاستیکی: ولوم پلاستیکی روی اجاق گاز را با کشیدن به سمت بیرون خارج کنید. سپس با دست یا انبردست، شفت فلزی را به داخل فشار داده و فندک بزنید. اگر بعد از ۱۰ ثانیه با رها کردن شفت شعله روشن ماند، مشکل از ولوم پلاستیکی بوده که مانع فشردگی کامل شفت می‌شده است (می‌توانید داخل سوراخ ولوم یک تکه کاغذ یا واشر کوچک قرار دهید تا شفت را عمیق‌تر فشار دهد).

راهنمای تخصصی تست سلامت ترموکوپل و بوبین

اگر اقدامات اولیه نتیجه نداد، باید با استفاده از ابزار اندازهگیری (مولتی‌متر) سلامت ترموکوپل و بوبین را بررسی کنید.

روش تست ترموکوپل با مولتی‌متر

برای این تست نیاز به یک مولتی‌متر دیجیتال و یک منبع حرارتی (مانند فندک) دارید:

1. ترموکوپل را کاملاً از اجاق گاز باز کرده و خارج کنید.
2. مولتی‌متر را روی رنج میلی‌ولت (mV) مستقیم (DC) تنظیم کنید.
3. پروب‌های مولتی‌متر را به انتهای ترموکوپل وصل کنید (یکی به بدنه مسی انتهایی و دیگری به پین مرکزی ته ترموکوپل).
4. سر ترموکوپل (قسمت نوک‌تیز) را با فندک حرارت دهید.
5. تحلیل نتیجه: اگر ترموکوپل سالم باشد، ولتاژ باید به تدریج افزایش یافته و به عددی بین ۱۵ تا ۳۰ میلی‌ولت برسد. اگر ولتاژ صفر باشد یا مقدار بسیار ناچیزی (مثلاً زیر ۵ میلی‌ولت) نشان دهد، ترموکوپل سوخته است و باید تعویض شود.

روش تست بوبین

برای تست بوبین به تنهایی:

1. بوبین را از پشت شیر گاز خارج کنید.
2. مولتی‌متر را روی حالت تست بوق (تست پیوستگی یا Continuity) یا سنجش مقاومت (اهم) قرار دهید.
3. پایه‌های بوبین (پین مرکزی و بدنه فلزی آن) را به پروب‌ها متصل کنید.
4. تحلیل نتیجه: باید مقاومت بسیار کمی نشان داده شود و مولتی‌متر بوق بزند که نشان‌دهنده سلامت سیم‌پیچ داخلی است. اگر بوق نزند یا مقاومت بی‌نهایت (OL) باشد، سیم‌پیچ بوبین قطع شده است.
5. تست مکانیکی بوبین: می‌توانید انتهای یک ترموکوپل سالم را به بوبین ببندید، سر ترموکوپل را داغ کنید و هسته بوبین (پستانک آن) را با دست به داخل فشار دهید. اگر بوبین سالم باشد، هسته در وضعیت فشرده باقی می‌ماند و فنر آن را به جلو پرتاب نمی‌کند تا زمانی که حرارت ترموکوپل قطع شود.

عیب‌یابی روشن نماندن شعله فر گاز

روشن نماندن شعله فر کمی پیچیده‌تر از اجاق گاز رومیزی است زیرا دسترسی به قطعات آن سخت‌تر بوده و سیستم تهویه هوای متفاوتی دارد.

• کمبود اکسیژن درون فر: در برخی فرها، اگر منافذ خروجی هوا یا سوراخ‌های سینی پایینی مسدود شده باشند، اکسیژن کافی به شعله نمی‌رسد. شعله بعد از چند ثانیه خفه شده، ترموکوپل سرد می‌شود و جریان گاز قطع می‌گردد.
• نزدیک نبودن ترموکوپل به مشعل خطی فر: مشعل فر به صورت یک لوله خطی است. اگر به دلیل جابجایی سینی یا حرارت زیاد، فاصله ترموکوپل با سوراخ‌های مشعل فر زیاد شده باشد، شعله فر به محض رها کردن کلید خاموش می‌شود.
• خرابی ترموستات فر: فرها علاوه بر ترموکوپل، دارای ترموستات کنترل دما هستند. اگر ترموستات خراب باشد و دمای داخل فر را به اشتباه خیلی بالا تشخیص دهد، مسیر جریان گاز را قطع می‌کند.
