راهنمای انتخاب ترکمتر برای نصب کولر گازی و سیستمهای برودتی
در نصب و تعمیر سیستمهای تهویه و برودتی، محکم بستن یک اتصال همیشه به معنی درست بستن آن نیست. بعضی پیچها و مهرهها باید با مقدار مشخصی گشتاور بسته شوند. نیروی کمتر میتواند اتصال را شل باقی بگذارد و نیروی بیش از حد نیز ممکن است به رزوه، مهره یا قطعه آسیب بزند.
اینجاست که ترکمتر یا آچار گشتاور کاربرد پیدا میکند. ترکمتر به تکنسین اجازه میدهد مقدار مشخصی نیرو را روی اتصال اعمال کند و به جای تکیه بر حس دست، بستن پیچ یا مهره را کنترلشده انجام دهد.
این موضوع در سیستمهای تهویه فقط یک بحث تئوری نیست. در دستورالعمل نصب بسیاری از تجهیزات سرمایشی، برای اتصالات فلر لولههای مبرد مقدار مشخصی گشتاور تعیین شده است. بنابراین تکنسینی که با کولر گازی، اسپلیت، داکت اسپلیت یا تجهیزات مکانیکی سروکار دارد، باید بداند چه زمانی استفاده از ترکمتر ضروری است.
ترکمتر چیست؟
ترکمتر ابزاری برای بستن پیچ و مهره با مقدار مشخصی گشتاور است. گشتاور نیروی چرخشی واردشده به اتصال است و معمولاً با واحد نیوتنمتر نمایش داده میشود.
در آچار معمولی، کاربر نمیداند دقیقاً چه مقدار نیرو به اتصال وارد کرده است. اما در ترکمتر میتوان مقدار مورد نظر را تنظیم یا اندازهگیری کرد.
این ویژگی در اتصالاتی اهمیت بیشتری دارد که سفت شدن کم یا زیاد آنها میتواند روی عملکرد دستگاه اثر بگذارد.

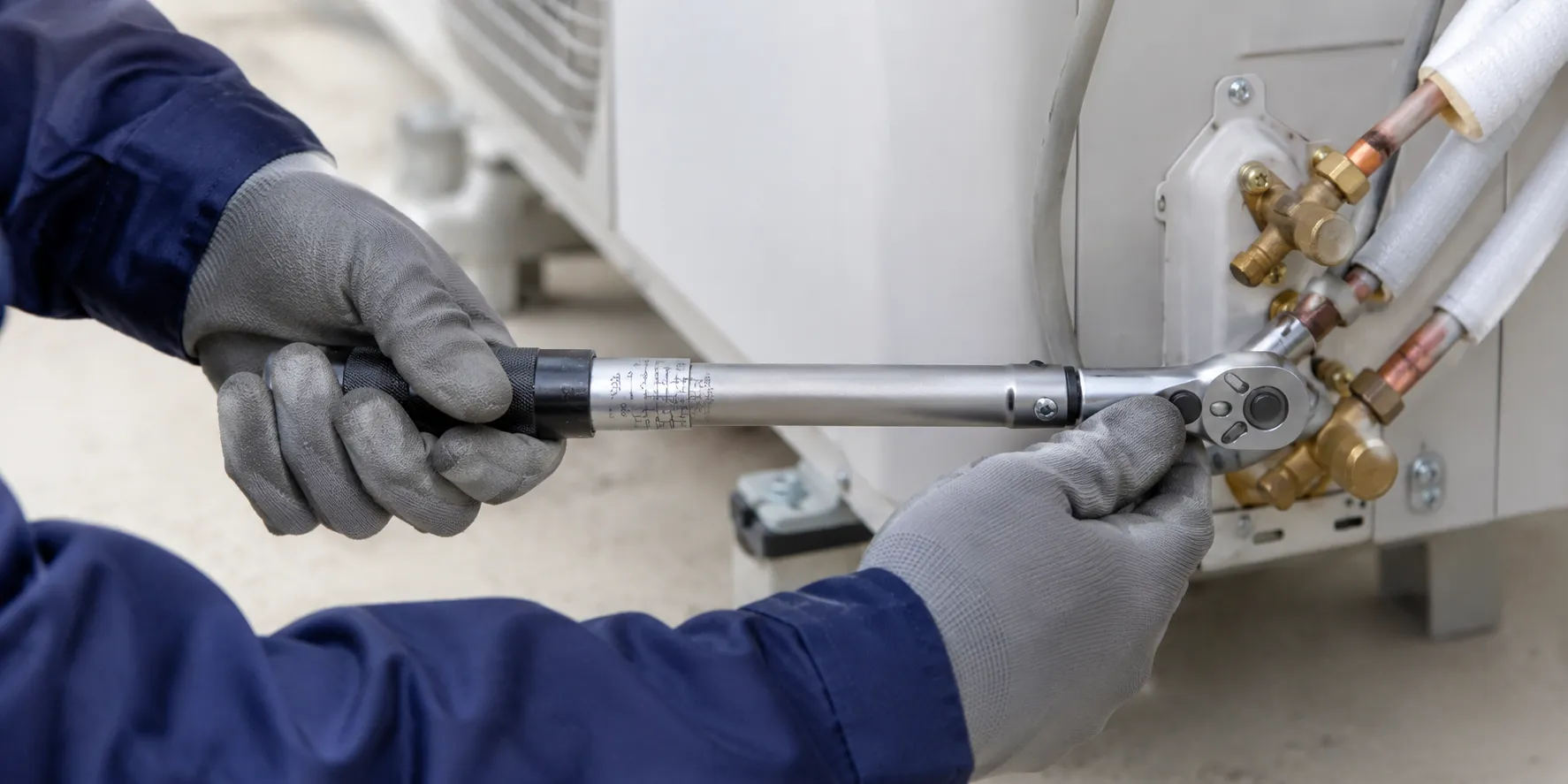

چرا تکنسینهای سیستمهای برودتی به ترکمتر نیاز دارند؟
یکی از کاربردهای مهم ترکمتر در صنعت تهویه، بستن اتصالات فلر لولههای مبرد است.
در چنین اتصالاتی، مهره باید به اندازه کافی محکم شود تا اتصال صحیح شکل بگیرد، اما سفت کردن بیش از حد نیز میتواند به فلر یا مهره آسیب بزند و زمینه نشتی مبرد را ایجاد کند.
برای نمونه، در یکی از راهنماهای نصب Daikin، استفاده از آچار معمولی همراه با ترکمتر برای بستن مهره فلر توصیه شده است. همین راهنما برای لوله ۶.۴ میلیمتری مقدار حدود ۱۵ تا ۱۷ نیوتنمتر و برای لوله ۹.۵ میلیمتری حدود ۳۳ تا ۳۹ نیوتنمتر تعیین کرده است. مقادیر دقیق با توجه به مدل دستگاه و دستورالعمل سازنده متفاوت هستند.
این مثال نشان میدهد که بستن اتصال صرفاً با حدس یا تجربه دست همیشه روش دقیقی نیست.
گشتاور مهره فلر کولر گازی چقدر است؟
عدد گشتاور باید براساس دفترچه نصب همان دستگاه انتخاب شود و نباید یک عدد ثابت را برای تمام کولرهای گازی در نظر گرفت.
با این حال، برای درک بهتر موضوع میتوان نمونه مقادیر اعلامشده در برخی دستورالعملهای رسمی را مشاهده کرد:
| سایز لوله | نمونه گشتاور بستن |
|---|---|
| ۱/۴ اینچ | حدود ۱۵ تا ۱۸ Nm |
| ۳/۸ اینچ | حدود ۳۳ تا ۴۲ Nm |
| ۱/۲ اینچ | حدود ۴۹ تا ۵۵ Nm |
| ۵/۸ اینچ | حدود ۶۵ تا ۸۲ Nm |
این اعداد صرفاً نمونهای از مقادیر اعلامشده توسط سازندگان تجهیزات هستند. Panasonic برای برخی مدلهای خود نیز اعداد مشابهی در این محدودهها ارائه کرده و تأکید دارد که سفت کردن بیش از حد اتصال میتواند مشکل ایجاد کند.
در کار واقعی، دفترچه نصب همان دستگاه اولویت دارد.

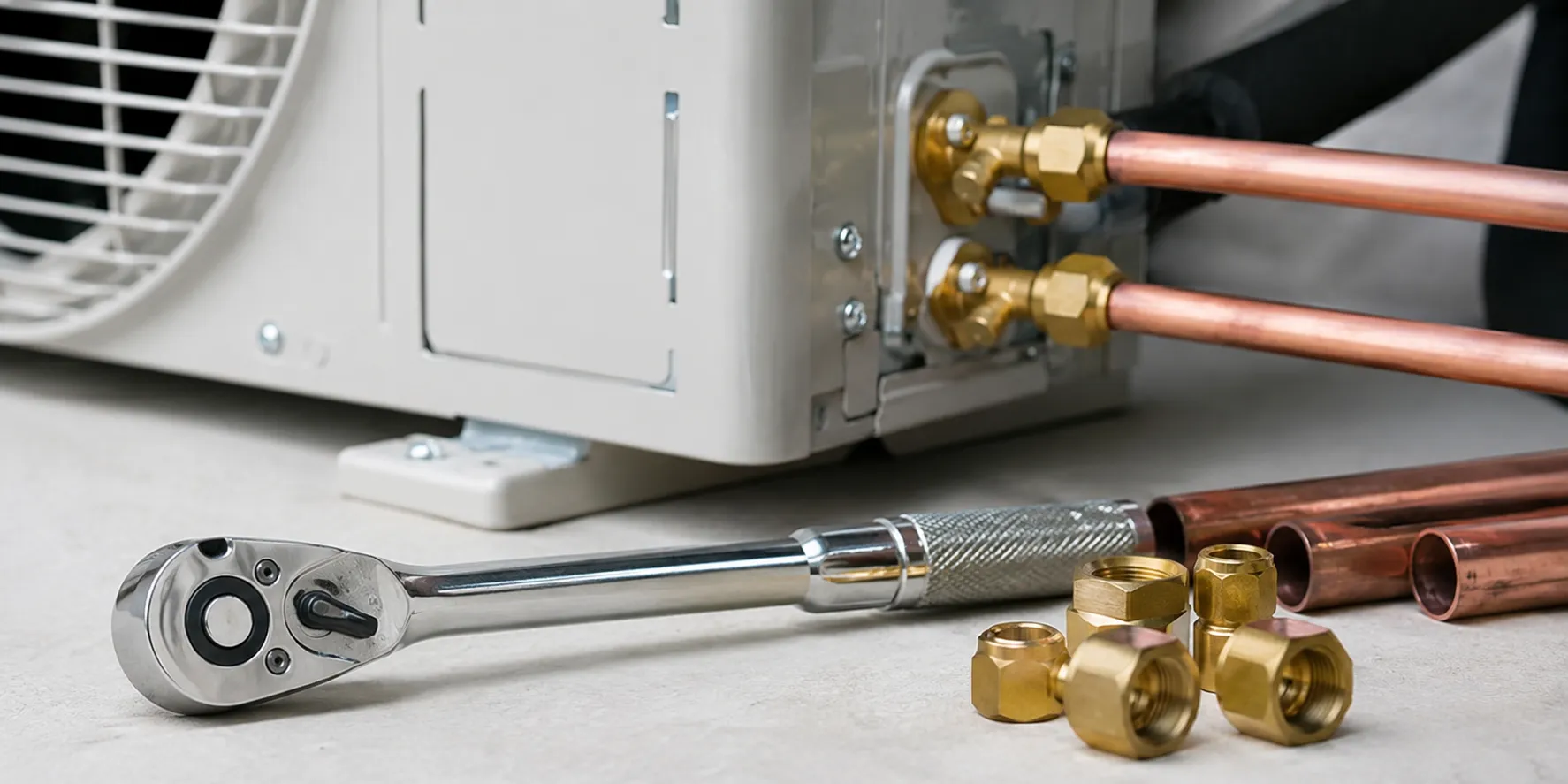

سفت کردن بیش از حد مهره چه مشکلی ایجاد میکند؟
یکی از اشتباهات رایج در تعمیرات این است که تکنسین تصور کند هرچه اتصال محکمتر شود، ایمنی آن بیشتر خواهد بود.
در اتصالات حساس، این تصور صحیح نیست.
اعمال گشتاور بیش از مقدار مورد نیاز میتواند باعث:
- آسیب به رزوه
- تغییر شکل مهره
- صدمه به سطح فلر
- دشوار شدن تعمیر بعدی
- افزایش احتمال خرابی اتصال
شود.
در سمت مقابل، گشتاور کمتر از مقدار لازم نیز ممکن است اتصال را به اندازه کافی محکم نکند.
هدف استفاده از ترکمتر پیدا کردن نقطه تعادل میان این دو حالت است.

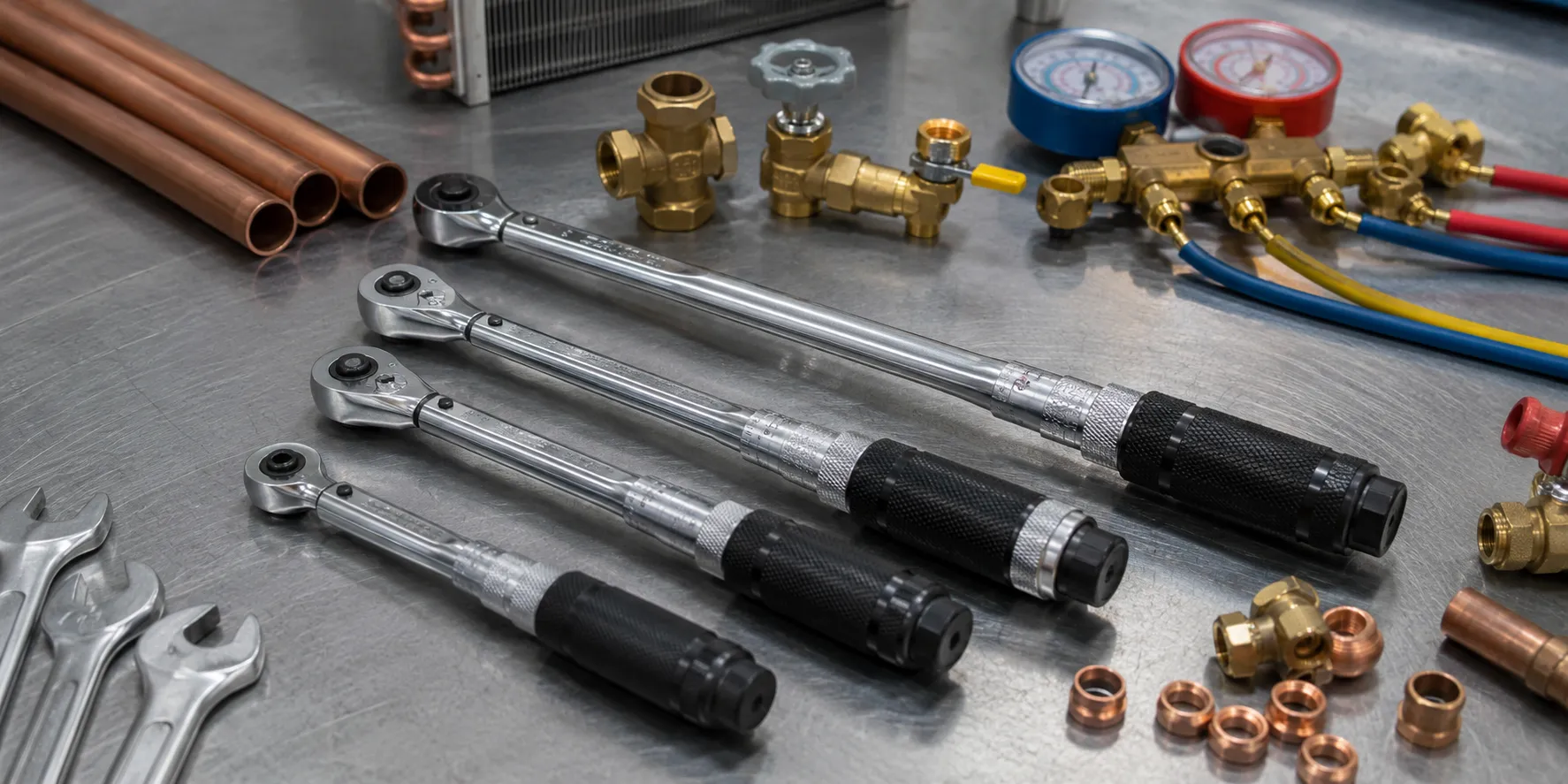

انواع ترکمتر برای کارهای تعمیراتی
ترکمترها در مدلهای مختلف تولید میشوند و هر مدل برای نوع خاصی از کار مناسبتر است.
ترکمتر تقهای
یکی از رایجترین مدلها در تعمیرگاهها است.
کاربر مقدار گشتاور مورد نظر را تنظیم میکند و هنگامی که نیروی اعمالشده به مقدار تنظیمشده برسد، مکانیزم ابزار با ایجاد یک تقه هشدار میدهد.
این مدل برای تعمیرات عمومی، خودرو، تجهیزات مکانیکی و بسیاری از کارهای صنعتی کاربرد دارد.
ترکمتر سریخور
ترکمتر سریخور امکان استفاده از سریهای مختلف را فراهم میکند.
این ساختار در محیطهایی که نوع اتصال یا فضای کاری خاص است کاربرد بیشتری دارد و در بعضی خطوط مونتاژ نیز استفاده میشود.
ترکمتر دیجیتال
در مدل دیجیتال مقدار گشتاور روی نمایشگر مشاهده میشود.
برخی مدلها امکانات دیگری مانند هشدار صوتی، ثبت مقدار یا انتخاب واحد اندازهگیری نیز دارند.
چه رنج ترکمتر برای تعمیرات برودتی مناسب است؟
انتخاب رنج ترکمتر باید براساس گشتاور اتصال انجام شود.
برای مثال، اگر بیشتر اتصالات مورد استفاده تکنسین در محدوده ۱۵ تا ۶۰ نیوتنمتر باشند، خرید ترکمتری با رنج بسیار بالا منطقی نیست.
از طرف دیگر، استفاده از مدل سبک برای اتصالی که گشتاور زیادی نیاز دارد نیز انتخاب مناسبی نخواهد بود.
قاعده عملی این است:
ابتدا گشتاورهای پرتکرار کار خود را مشخص کنید، سپس ترکمتری انتخاب کنید که این اعداد در محدوده کاری مناسب آن قرار داشته باشند.
برای بررسی مدلهای مختلف میتوان صفحه خرید ترکمتر را مشاهده و رنجها و درایوهای موجود را با یکدیگر مقایسه کرد.
سایز درایو ترکمتر چه اهمیتی دارد؟
درایو محل اتصال سری بکس به ترکمتر است.
سایزهای متداول شامل:
- ۱/۴ اینچ
- ۳/۸ اینچ
- ۱/۲ اینچ
- ۳/۴ اینچ
- ۱ اینچ
هستند.
درایوهای کوچکتر معمولاً در کارهای ظریف و گشتاورهای پایینتر استفاده میشوند. درایوهای ۱/۲ و بزرگتر بیشتر در تعمیرات سنگین و گشتاورهای بالاتر دیده میشوند.
انتخاب فقط براساس سایز پیچ انجام نمیشود. رنج گشتاور، نوع سری و فضای دسترسی نیز باید بررسی شوند.
آیا ترکمتر فقط برای سیستمهای برودتی کاربرد دارد؟
خیر.
آچار گشتاور در بسیاری از حوزهها استفاده میشود، از جمله:
- تعمیر خودرو
- مونتاژ موتور
- تجهیزات صنعتی
- خطوط تولید
- ماشینآلات
- تعمیرات مکانیکی
- صنایع انرژی
- تجهیزات دقیق
دلیل مشترک استفاده در تمام این کاربردها یک چیز است: نیاز به کنترل نیروی بستن اتصال.
هنگام خرید ترکمتر به چه نکاتی توجه کنیم؟
رنج گشتاور
مهمترین معیار انتخاب است.
مقدار نیوتنمتر مورد نیاز کارهای اصلی خود را قبل از خرید مشخص کنید.
سایز درایو
درایو باید با نوع بکس، فضای کاری و گشتاور مورد استفاده هماهنگ باشد.
گواهی کالیبراسیون
ترکمتر یک ابزار دقیق است. وجود گواهی کالیبراسیون برای کاربردهای حرفهای یک مزیت مهم محسوب میشود.
قابلیت کالیبراسیون مجدد
ابزار در استفاده طولانیمدت باید قابلیت بررسی و تنظیم مجدد داشته باشد.
مکانیزم قفل
در ترکمترهای قابل تنظیم، قفل مناسب مانع تغییر ناخواسته مقدار تنظیمشده هنگام کار میشود.
خدمات و قطعات
برای استفاده حرفهای، امکان دریافت خدمات پس از فروش و بررسی مجدد ابزار اهمیت زیادی دارد.
چند اشتباه رایج در استفاده از ترکمتر
حتی یک آچار گشتاور دقیق نیز در صورت استفاده نادرست نمیتواند عملکرد مناسبی داشته باشد.
از این اشتباهات خودداری کنید:
- استفاده از ترکمتر به عنوان دسته بکس معمولی برای باز کردن پیچهای بسیار سفت
- اضافه کردن لوله به دسته برای افزایش اهرم
- وارد کردن ضربه به ابزار
- استفاده خارج از محدوده کاری
- نگهداری در محیط مرطوب
- بیتوجهی به کالیبراسیون دورهای
همچنین روش نگهداری بعد از استفاده باید مطابق دستورالعمل سازنده همان مدل باشد.
ترکمتر ۳/۸ بخریم یا ۱/۲؟
پاسخ به نوع کار بستگی دارد.
ترکمتر ۳/۸ اینچ معمولاً جمعوجورتر است و برای بسیاری از گشتاورهای پایین و متوسط کاربرد دارد.
ترکمتر ۱/۲ اینچ معمولاً برای محدودههای بالاتر و تعمیرات مکانیکی سنگینتر استفاده میشود.
برای تکنسینی که با چند نوع اتصال کار میکند، ممکن است داشتن بیش از یک رنج و درایو منطقیتر از تلاش برای پوشش تمام کارها با یک ابزار باشد.
خرید ترکمتر حرفهای برای کار تعمیراتی و صنعتی
برندهایی مانند FORCE و HEZBURN مدلهای متنوعی از ترکمترهای تقهای، سریخور و ابزارهای کنترل گشتاور ارائه میکنند.
در زمان انتخاب، مقایسه برند به تنهایی کافی نیست. باید مدلها را براساس:
- رنج گشتاور
- نوع مکانیزم
- درایو
- کاربرد
- کالیبراسیون
مقایسه کرد.
در ابزارماشین امکان بررسی ترکمترهای مختلف برای کاربردهای تعمیرگاهی و صنعتی وجود دارد.
جمعبندی
ترکمتر فقط یک ابزار تخصصی برای تعمیرکار خودرو نیست. در سیستمهای تهویه و برودتی نیز هرجا اتصال باید با مقدار مشخصی نیرو بسته شود، آچار گشتاور میتواند کنترل و دقت بیشتری ایجاد کند.
اتصالات فلر نمونه روشنی از این موضوع هستند. سازندگان تجهیزات برای سایزهای مختلف لوله مقادیر مشخصی گشتاور تعیین میکنند و در بعضی دستورالعملها استفاده از ترکمتر صراحتاً توصیه شده است.
بنابراین در انتخاب ترکمتر، به جای تمرکز صرف بر قدرت یا قیمت، رنج گشتاور مورد نیاز، سایز درایو، دقت، کالیبراسیون و کاربرد واقعی ابزار را در نظر بگیرید.
سوالات متداول
آیا برای بستن مهره فلر کولر گازی استفاده از ترکمتر ضروری است؟
اگر سازنده برای اتصال مقدار گشتاور مشخص کرده باشد، استفاده از ترکمتر بهترین روش برای بستن دقیق مهره و جلوگیری از سفت شدن بیش از حد یا شل ماندن اتصال است.
چه رنج ترکمتری برای نصب سیستمهای برودتی مناسب است؟
رنج مناسب به سایز اتصال و گشتاور اعلامشده در دفترچه دستگاه بستگی دارد. قبل از خرید، محدوده نیوتنمتر اتصالاتی که بیشتر با آنها کار میکنید بررسی شود.
آیا میتوان از ترکمتر برای باز کردن مهرههای سفت استفاده کرد؟
بهتر است خیر. ترکمتر ابزار کنترل گشتاور هنگام بستن است و برای باز کردن اتصالات بسیار سفت بهتر است از آچار یا ابزار مناسب دیگری استفاده شود.
